Description
Azionamento pneumatico dello scarico degli orinatoi, pulsante di azionamento Mambo
- Per azionamento manuale dello scarico degli orinatoi
- Per elementi di montaggio Geberit per orinatoi con azionamento dalla parte anteriore
- Per elementi di montaggio Geberit per orinatoi con azionamento dall’alto
- Per il montaggio in set per il montaggio grezzo dell’azionamento dello scarico degli orinatoi Geberit (dall’anno di produzione 2009)
Caratteristiche
- Pulsante di azionamento con staffa di bloccaggio
- Impostazione della durata dello scarico con ugelli d’aria (pneumatici)
- Bassa forza di azionamento
- Basso movimento di sollevamento
- Attivazione dello scarico rilasciando il pulsante di azionamento
- Il volume di scarico può essere ridotto tramite la vite di regolazione del set per il montaggio grezzo fino a 0,5 l per lo scarico
- Gruppo di raccordi II secondo la norma DIN 4109
- colore: acciaio inox spazzolato
- materiale: acciaio inox
Specifica tecnica
- Pressione ad una portata di 100–800 kPa
- Pressione di prova massima dell’acqua 1600 kPa
- Pressione di prova massima dell’aria / del gas inerte 300 kPa
- Umidità relativa dell’aria < 100%
- Temperatura massima dell’acqua 30 °C
- Forza di azionamento < 12 N
- Portata ad una pressione di 1 bar senza limitatore di portata 0,3 l/s
- Portata ad una pressione di 1 bar con limitatore di portata 0,18 l/s
- Portata calcolata 0,22 l/s
- Sovrappressione minima per portata calcolata di 100 kPa
- Durata dello scarico, gamma di impostazioni 4/8/12 s

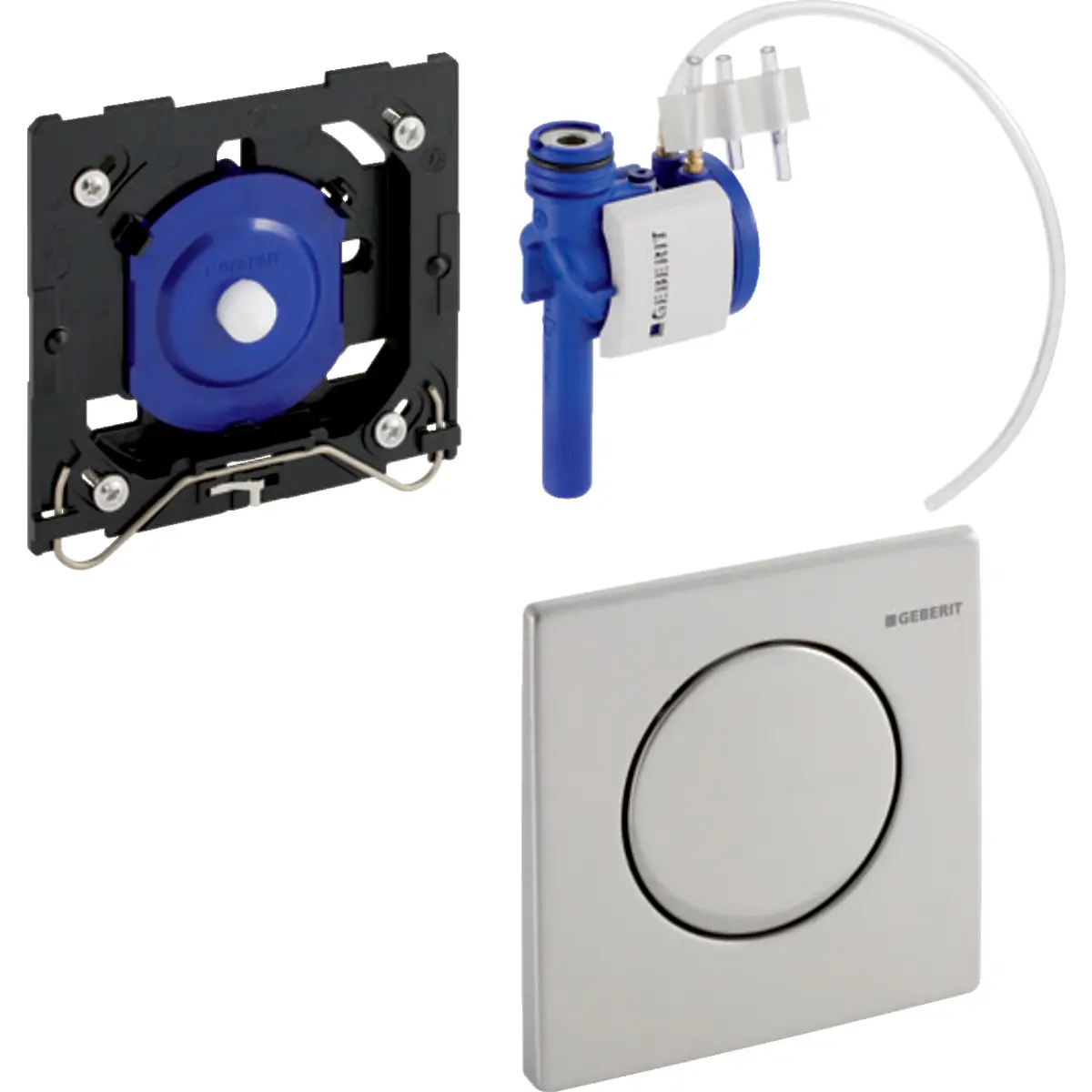

La fornitura include
- Pulsante di azionamento Mambo
- Azionamento pneumatico dello scarico, premontato sul telaio di fissaggio
- Valvola pneumatica
- Materiale di fissaggio
