Description

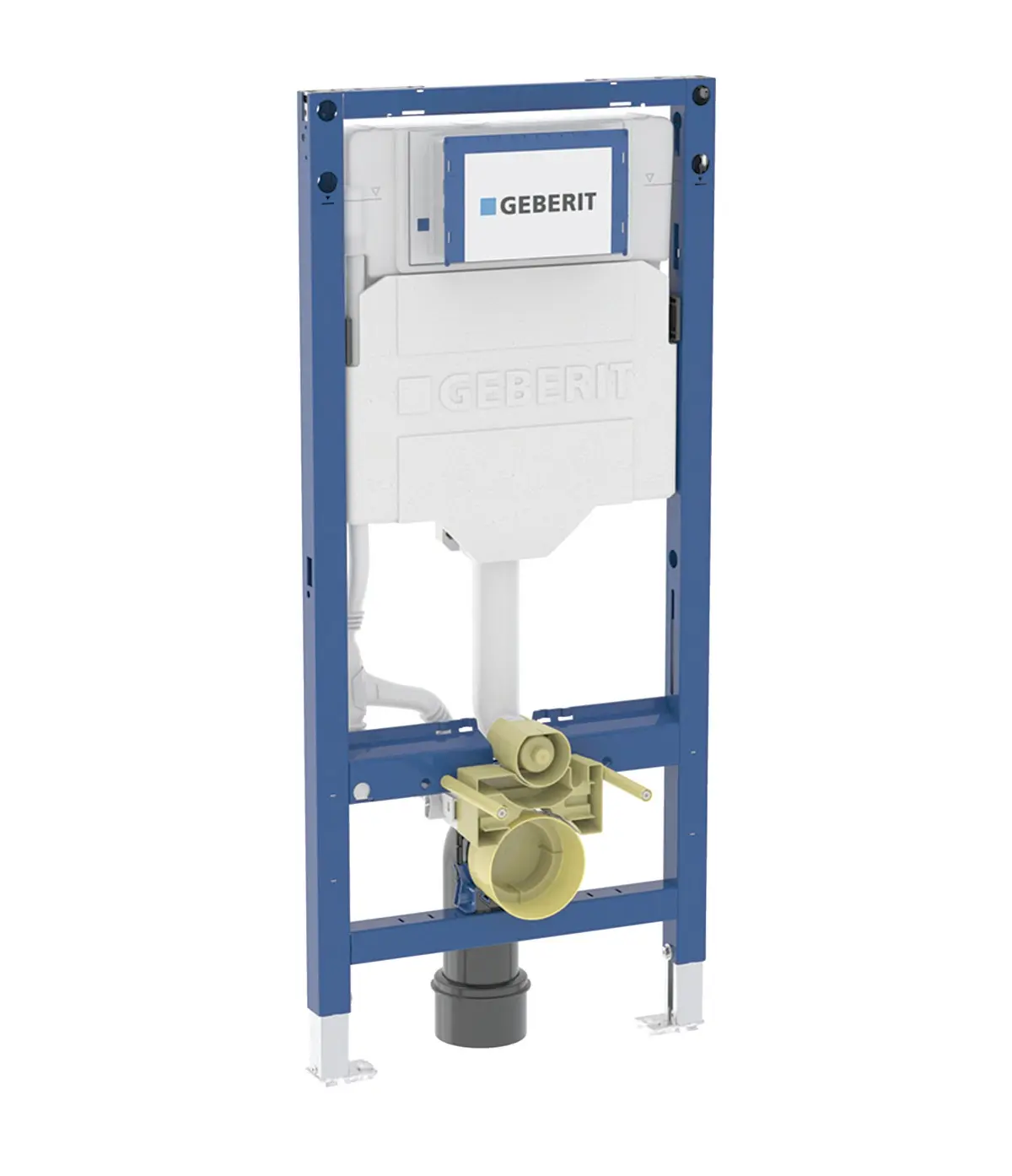

Elemento di montaggio Geberit Duofix per WC a parete, 112 cm
- Per pareti di pali in metallo e legno
- Per le pareti del sistema Geberit Duofix
- Per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- Per l’installazione in pareti divisorie ad altezza ambiente
- Per spessori di pavimento da 0 a 25 cm
- Per i bagni sospesi
- Per la connessione di rete nascosta dietro la ceramica della toilette
- Non adatto al kit di arresto antincendio Geberit Duofix per il WC sospeso o agli arresti antincendio per il gomito di scarico e di risciacquo
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Telaio per WC sospesi con dimensioni di collegamento secondo la norma EN 33 ed estensione fino a 70 cm
- Con piastra estraibile per il montaggio laterale sopra l’elemento di montaggio su profili in metallo o in legno o su supporti del sistema Geberit Duofix
- Posizione di montaggio alternativa per gli ancoraggi a parete
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Le piastre di base possono essere installate nella guida di sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- Gomito di collegamento per l’installazione senza attrezzi a varie profondità, intervallo di regolazione 45 mm
- Cassetta di scarico Geberit Sigma 12 cm, con protezione dalla rugiada
- Per il funzionamento frontale, adatto a 1 quantità di risciacquo, 2 quantità di risciacquo e risciacquo Start/Stop
- Per le impostazioni di fabbrica, è possibile un ulteriore lavaggio immediato
- Installazione e manutenzione della cassetta di risciacquo senza attrezzi
- Ingresso dell’acqua sul retro o al centro in alto
- Coperchio di montaggio grezzo per il foro di servizio con opzione di accorciamento, protegge dall’umidità e dallo sporco
- Con protezione per il tubo di alimentazione dell’acqua per il WC doccia Geberit AquaClean e per il cavo di collegamento
- Predisposizione per l’installazione dell’alimentazione a 12 V dietro la ceramica del WC
Parametri tecnici
- Pressione di flusso 10-1000 kPa
- Temperatura dell’acqua max. 25 °C
- Quantità di lavaggio, impostazione di fabbrica 6 / 3 l
- Grande quantità di risciacquo 4 / 4,5 / 6 / 7,5 l
- Piccola quantità di lavaggio 2-4 l
- Portata a 3 bar 0,16 l/s
- Sovrapressione minima 10 kPa
- Portata calcolata 0,09 l/s
La confezione include:
- Ingresso acqua R 1/2″, adatto a MasterFix e MeplaFix, con valvola d’angolo e volantino integrati
- Coperchio per montaggio grezzo per foro di servizio
- Set di attacchi per WC, Ø 90 mm
- Gomito di collegamento 90° in PE-HD, Ø 90 mm
- Gommino in PE-HD, Ø 90 / 110 mm
- Alimentazione & Scatola di connessione
- Protezione per tubi, lunghezza 0,32 m, per attacco Geberit AquaClean
- Coperchio per il montaggio a secco della scatola di alimentazione & Connect
- Materiale di fissaggio e protezione
L’alimentazione per la scatola elettrica e di comunicazione deve essere ordinata separatamente.
