Description

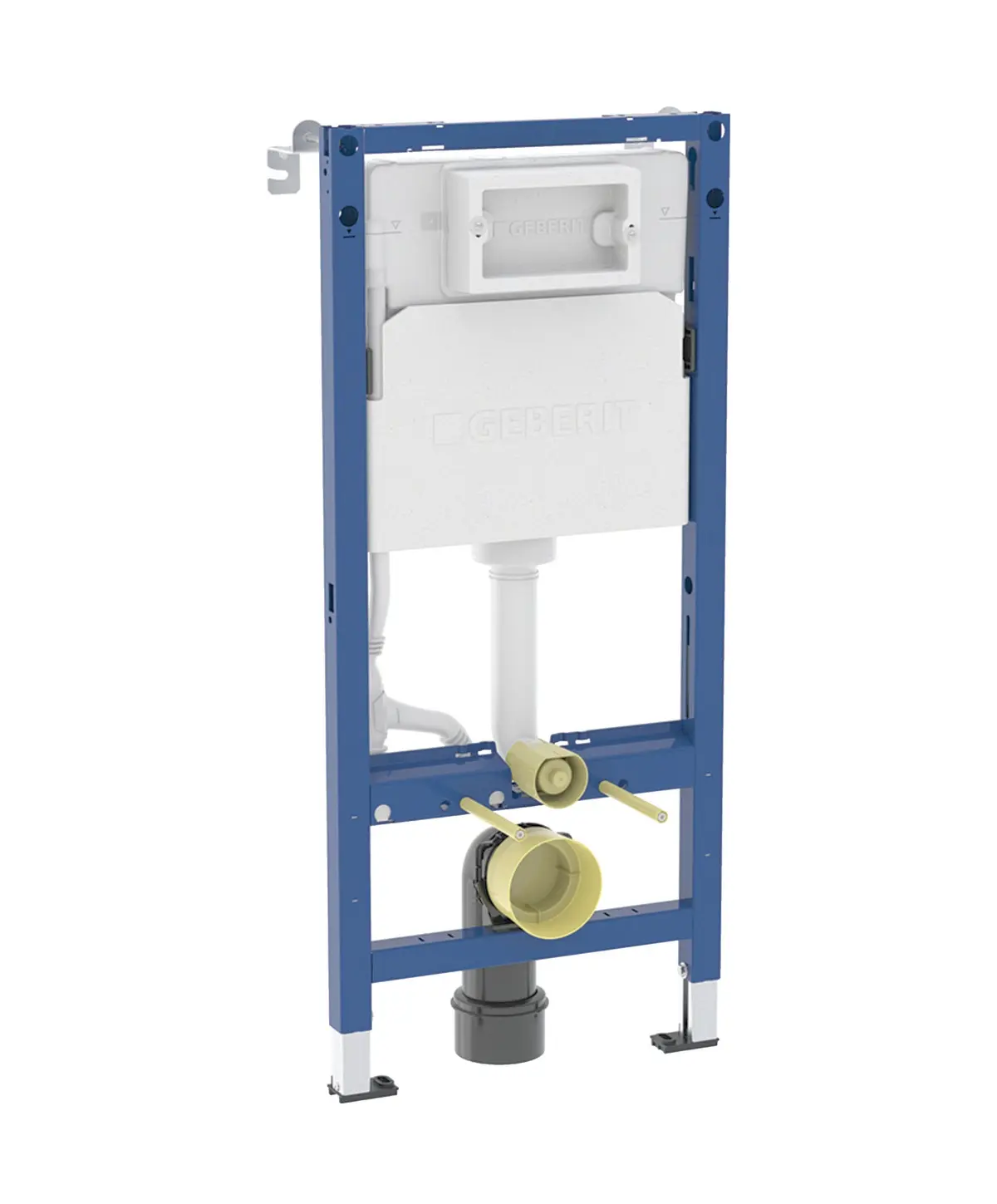

Elemento di montaggio Duofix per WC a parete con cassetta da incasso Delta 12 cm
Scopo dell’utilizzo
- per il montaggio in un’installazione a parete ad altezza parziale o completa della stanza davanti a una parete solida o a una parete di processo a secco
- per spessori del pavimento da 0 – 20 cm
- per il controllo frontale
- per il funzionamento tramite le placche di controllo Geberit Delta
- per collegare Geberit AquaClean
- non adatto per il calcestruzzo
Caratteristiche
- geberit Cassetta da incasso Delta 12 cm (UP100), comando frontale
- telaio autoportante con verniciatura a polvere
- telaio per WC a parete con dimensioni di collegamento secondo EN 33 e sovrapposizione fino a 62 cm
- posizione di montaggio alternativa per gli ancoraggi a parete
- supporti zincati
- profondità della piastra di base adatta all’installazione in profili a U UW 50
- il gomito di collegamento può essere montato senza attrezzi
- cassetta di scarico isolata contro la rugiada
- per 1 azione, 2 azioni o Start/Stop risciaquo
- con le impostazioni di fabbrica è possibile un risciacquo aggiuntivo immediato
- collegamento all’acqua sul retro o al centro in alto
- dotato di una protezione del tubo per il tubo di alimentazione per il collegamento dei WC con doccetta Geberit AquaClean
- con possibilità di fissaggio per la fornitura di energia elettrica
Informazioni tecniche
- pressione ad una portata di 10-1000 kPa
- temperatura massima dell’acqua: 25°C
- volume di risciacquo, impostazione di fabbrica: 6 e 3 l
- grande quantità di risciacquo, campo di regolazione: 4 / 4,5 / 6 / 7,5 l
- quantità di risciacquo ridotta, campo di regolazione: 2-4 l
- portata calcolata: 0,09 l/s
- sovrapressione minima per la portata di progetto: 10 kPa
La fornitura include
- alimentazione acqua R 1/2″, adatta per MF, con valvola angolare integrata
- copertura per il montaggio grezzo del foro d’ispezione
- set di collegamento per WC, Ø 90 mm
- gomito di collegamento 90° in PE-HD, Ø 90 mm
- adattatore in PE-HD, Ø 90 / 110 mm
- 2x viti distanziatrici
- 2x ancoraggi a parete
- materiale di fissaggio
